Беспроводная система QC20-W ballbar компании Renishaw для диагностики технического состояния станков.
Система QC20-W ballbar компании Renishaw представляет собой превосходное решение задачи. Она обеспечивает самый быстрый, самый простой и наиболее эффективный способ контроля состояния станка.

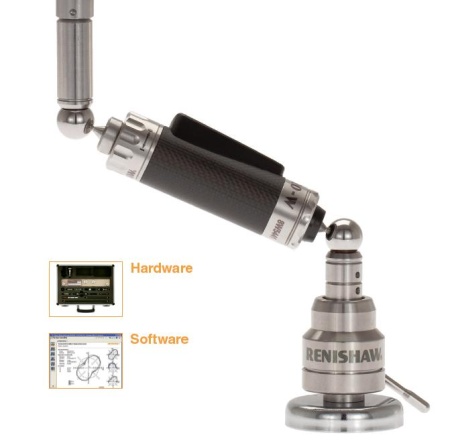

Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон.
При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования.
Один из этих держателей крепится на столе станка, а другой - в шпиндель станка или корпус шпинделя.
Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория.
Полученные данные используются для расчета суммарных показателей точности позиционирования (круглости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97 или с собственной методикой диагностики Renishaw.
Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.
Система ballbar поставляется единым комплектом в специальном чемодане и представляет собой мощное и вместе с тем портативное средство для диагностики станков – достаточно добавить компьютер, и все готово к проведению проверки станка.
Комплект системы QC20-W ballbar:
Система QC20-W ballbar компании Renishaw представляет собой превосходное решение задачи. Она обеспечивает самый быстрый, самый простой и наиболее эффективный способ контроля состояния станка.
Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон.
При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования.
Один из этих держателей крепится на столе станка, а другой - в шпиндель станка или корпус шпинделя.
Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория.
Полученные данные используются для расчета суммарных показателей точности позиционирования (круглости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97 или с собственной методикой диагностики Renishaw.
Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.
Система ballbar поставляется единым комплектом в специальном чемодане и представляет собой мощное и вместе с тем портативное средство для диагностики станков – достаточно добавить компьютер, и все готово к проведению проверки станка.

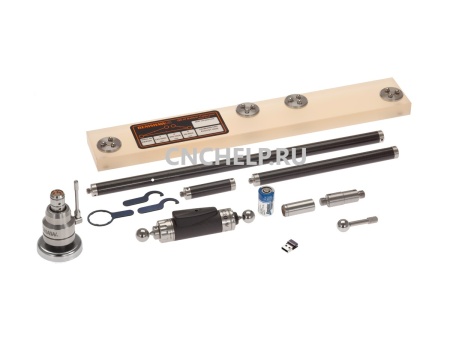

Комплект системы QC20-W ballbar:
- Беспроводная система QC20-W ballbar (с одной батареей типа CR2)
- Центральный держатель
- Магнитная опора (устанавливаемая на инструменте)
- Удлинители 50, 150 и 300 мм
- Калибратор Zerodur®
- Программное обеспечение (включая руководства)
- Установочный шарик (для задания нуля)
- Этикетка для регистрации времени проведения теста на станке
- Сертификаты калибровки
- Чемодан для хранения и переноски системы (с гнездами для заказываемых отдельно дополнительного комплекта принадлежностей для диагностики по малой окружности и VTL-адаптера)
