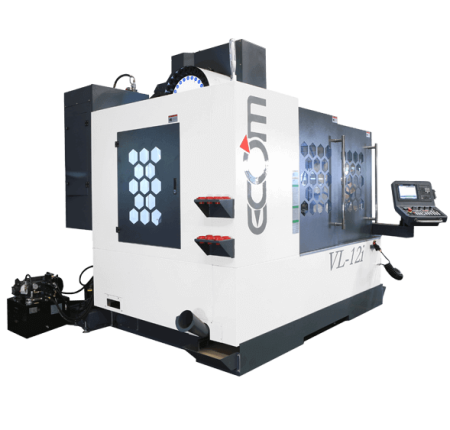

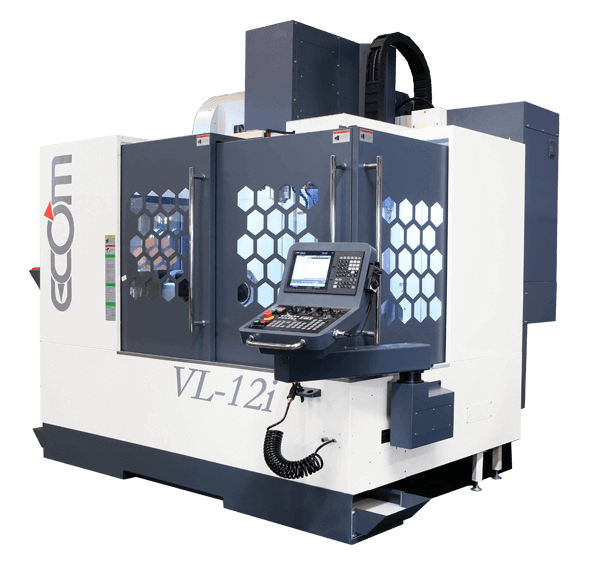

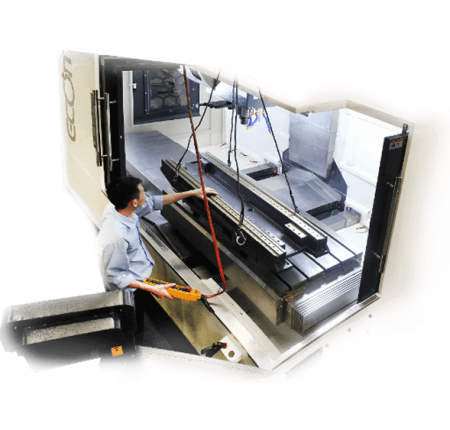

Вертикальный фрезерный обрабатывающий центр модели VL-12i с ЧПУ Fanuc 0i-MF

Вертикальный фрезерный обрабатывающий центр модели VL-12i с ЧПУ Fanuc 0i-MF

Описание

Ед.

Значение

Перемещения

Ось X

мм

1 200

Ось Y

мм

750

Ось Z

мм

700

  650

Расстояние от центра шпинделя до колонны

мм

830

  830

Расстояние от торца шпинделя до плоскости стола

мм

120 - 820

 120 -770

Класс точности ШВП

-

С3

   С3

Диметр и шаг ШВП по осям Х, Y, Z

-

ø45 X 10P

    ø45 X 10P

Размер подшипника

-

35TAC72B

  35TAC72B

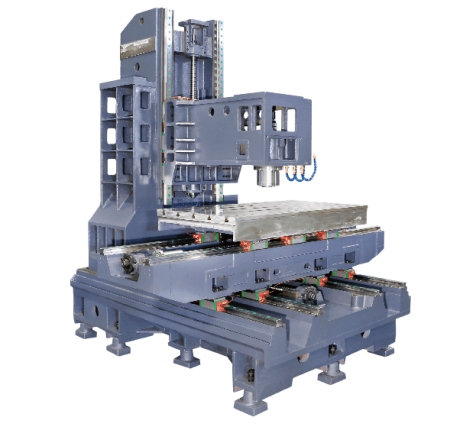

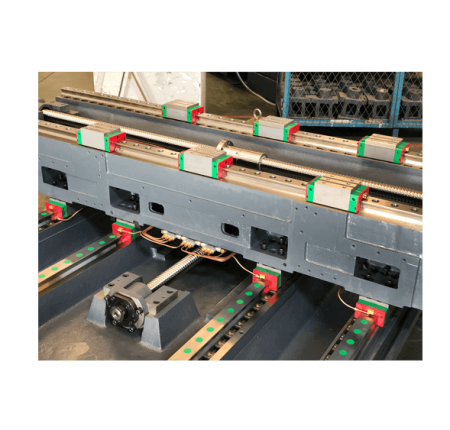

Направляющая (кол-во блоков) ось Х

-

RGH45 X 2 (6)

RGH45 X 2 (6)

Направляющая (кол-во блоков) ось Y

-

RGH45 X 4 (8)

RGH45 X 4 (8)

Направляющая (кол-во блоков) ось Х

-

RGH45 X 2 (6)

RGH45 X 2 (6)

Стол

Размер стола (длина х ширина)

мм

1 300 х 750

Т-образные пазы (ширина х количество х шаг)

мм

5 х 18 x 150

Максимальная нагрузка на стол

кг

1 200

Подачи по осям

Скорость быстрых перемещений по осям X/Y/Z

м/мин

30 / 30 / 30

30 / 30 / 30

Скорость рабочих перемещений по осям X/Y/Z

м/мин

10 / 10 / 10

10 / 10 / 10

Магазин смены инструмента

Тип магазина и кол-во инструментов

шт

рычажного типа, 24 инстр.

рычажного типа, 24 инстр.

Максимальный размер инструмента (диаметр х длина)

мм

150 х 300 (78 х 300)

220 х 350 (110 х 350)

Максимальный вес инструмента

кг

8

15

Время смены инструмента

сек

2,5

2,5

Шпиндель

Конус

-

ВТ40

BT50

Мощность

кВт

11 - 15

15 - 18,5

Скорость вращения

об/мин

10 000

8 000

Тип привода

-

ремень

 ремень

Двигатели

Серводвигатели по осям X/Y/Z

кВт

3 / 3 / 3

3 / 3 / 3

Мощность двигателя СОЖ

кВт

0,75

0,75

Мощность двигателя конвейера

кВт

1

1

Источник питания

кВА

25

25

Прочее

Точность позиционирования

мм

±0,005

±0,005

Повторяемость

мм

±0,003

±0,003

Размер дисплея оператора

дюйм

10,4

10,4

Давление воздуха

кг/см2

≥ 6,5

≥ 6,5

Габаритные размеры (Д х Ш х В)

мм

3 940 x 3 410 х 3 150

3 940 x 3 410 х 3 150

Вес станка

кг

10 000

10 000
